什么是PCBA?PCBA生产工艺流程

返回列表 来源:
扫一扫! 什么是PCBA?PCBA生产工艺流程 扫一扫!
浏览:827 发布日期:2021-06-19 11:02:02【

PCBA是英文Printed Circuit Board +Assembly 的简称,简单地说PCB空板经过SMT上件,再经过DIP插件的整个制程,简称PCBA 。通俗的说是PCB是没有上元器件的线路板,PCBA是焊接上电子元器件的线路板。

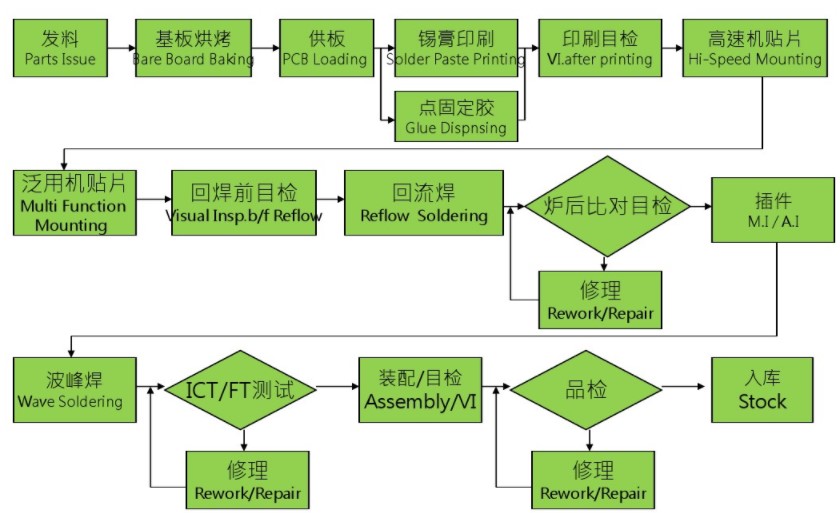

什么是PCBA?PCBA生产工艺流程

PCBA的简单加工工艺流程:

1、 PCBA加工单面表面组装工艺:焊膏印刷—贴片—回流焊接;

2、 PCBA加工双面表面组装工艺:A面印刷焊膏—贴片—回流焊接—翻板—B面印刷焊锡膏—贴片—回流焊接;

3、 PCBA加工单面混装(SMD和THC在同一面):焊膏印刷—贴片—回流焊接—手工插件(THC)—波峰焊接;

4、 单面混装(SMD和THC分别在PCB的两面):B面印刷红胶—贴片—红胶固化—翻板—A面插件——B面波峰焊;

5、 双面混装置(THC在A面,A、B两面都有SMD):A面印刷焊膏—贴片—回流焊接—翻板—B面印刷红胶—贴片—红胶固化—翻板—A面插件—B面波峰焊;

6、 双面混装(A、B两面都有SMD和THC):A面印刷焊膏—贴片—回流焊接—翻板—B面印刷红胶—贴片—红胶固化—翻板—A面插件—B面波峰焊—B面插件后附。

焊锡流程中,变量最小的应属于机器设备,因此第一个检查它们,为了达到检查的正确性,可用独立的电子议器辅助,比如用温度计检测各项温度、用电表精确的校正机器参数。

PCBA就是将一块PCB空板经过一道道工序的加工,最终加工成一个可供用户使用的电子产品。在生产的过程中,一环扣着一环,哪一环节出现了质量问题,都对产品的质量产生很大的影响。
