PCB抄板的原则

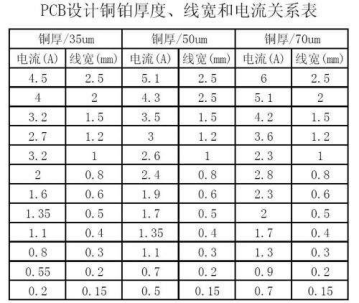

1：包装印刷导线宽度挑选根据：包装印刷输电线的最小宽度与穿过输电线的电流量尺寸相关：线宽很小，刚包装印刷输电线电阻器大，网上的电流也就大，危害电源电路的特性，线宽太宽，则走线相对密度不高，板总面积提升，除开提升成本费外，也不利微型化。假如电流量负载以20A/立方毫米测算，当覆铜泊薄厚为0.5CM时，(一般为这么多，)则1MM(约40MIL)线宽的电流量负载为1A，因而，线宽取1——2.54MM(40——100MIL)能考虑一般的运用规定，功率大的机器设备板上的地线和开关电源，依据输出功率尺寸，可适度提升线宽，而在小输出功率的数字电路上，为了更好地提升 走线相对密度，最少线宽取0.254——1.27MM(10——15MIL)就能考虑。同一线路板中，电源插头。地线比电源线粗。

2：线间距：当以1.5CM(约为60MIL)时，电线间接地电阻超过20M欧，电线间较大 抗压达到300V，当线间距为1MM(40MIL)时，电线间较大 抗压为200V，因而，在中国底压(电线间工作电压不超200V)的电路板上，线间距取1.0——1.5CM (40——60MIL)在底压电源电路，如数字电路系统软件中，无须考虑到击穿场强，要是生产工艺流程容许，能够不大。

3：焊盘：针对1/8W的电阻器而言，焊盘导线直徑为28MIL就充足了，而针对1/2W的而言，直徑为32MIL，导线孔偏大，焊盘铜圈总宽相对性减少，造成 焊盘的粘合力降低。非常容易掉下来，导线孔很小，元件播装艰难。

4：画电源电路外框：边框线与元件脚位焊盘最短路线不可以低于2MM，(一般取5CM较有效)不然开料艰难。

5：元件合理布局标准：A：一般标准：在PCB设计中，假如电控系统另外存有数字电路和数字集成电路。及其大电流量电源电路，则务必分离合理布局，使各系统软件中间耦合做到最少在同一种类电源电路中，按数据信号流入及作用，分层，系统分区置放元件。

6：键入信号分析模块，輸出数据信号驱动器元件应挨近线路板边，使I/O电源线尽量短，以减少I/O的影响。

7：元件置放方位：元件只有沿水准和竖直2个方位排序。不然不可于软件。

8：元件间距。针对中等水平高密度板，小元件，如小输出功率电阻器，电容器，二极管，等公司分立元件相互的间距与软件，焊接方法相关，波峰焊机接时，元件间距能够取50-100MIL(1.27——2.54MM)手工制作能够大些，如取100MIL，集成电路芯片处理芯片，元件间距一般为100——150MIL。

9：当元件间电势差很大时，元件间距应充足大，避免出现充放电状况。

10：在罢了进IC去藕电容器要挨近处理芯片的开关电源秋地线脚位。要不然过滤实际效果会下降。在数字电路中，为确保数字电路系统软件靠谱工作中，在每一数据集成电路芯片处理芯片的开关电源和地中间均置放IC去藕电容器。去藕电容器一般选用高压瓷片电容，容积为0.01~0.1UF去藕电容器容积的挑选一般按系统软件输出功率F的到数挑选。除此之外，在电源电路开关电源的入口的电源插头和地线中间也要加接一个10UF的电容器，及其一个0.01UF的高压瓷片电容。

11：秒针电源电路元件尽可能挨近单片机设计处理芯片的时钟信号脚位，以减少晶振电路的联线长短。且下边最好是别走线。

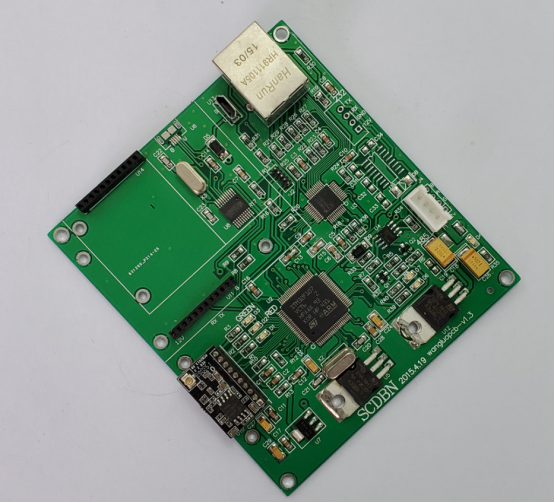

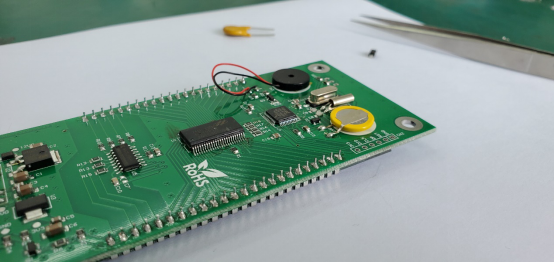

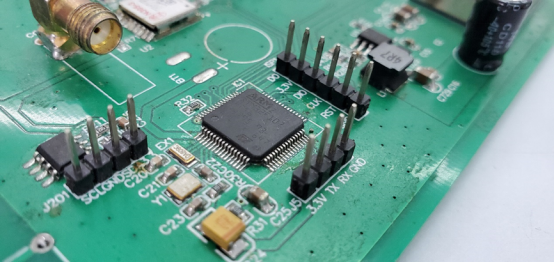

以下为复合标志的pcb线路板图：
