刚性PCB VS柔性PCB

返回列表 来源:官方
扫一扫! 刚性PCB VS柔性PCB 扫一扫!
浏览:1067 发布日期:2020-12-04 16:41:06【

刚性PCB:刚性印刷电路板柔性PCB:柔性电路


刚性PCB VS柔性PCB PCB打样

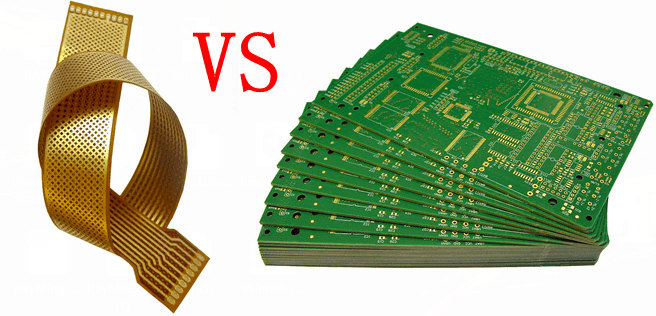

刚性PCB VS柔性PCB


什么是柔性电路?


什么是刚性电路板?


有什么区别两个?


柔性PCB又称柔性电路板,采用铜或电解铜作为材料,柔韧性非常好,耐弯曲。


通常我们谈论PCB称为刚性板,


FPC称为柔性PCB。小型和中型柔性电路/设计遵循刚性电路板设计,


但不完全与刚性电路板相同。具体差异可概括为以下几个方面:


1,柔软度


柔性电路板的标准是要求良好的柔韧性,柔性印刷电路板三维空间非常重要,因为弯曲和灵活的应用可节省空间并减少板层,主要是单面。硬板材料要求更优,具有压缩,耐磨耐高温等特性,所以空间的局限性,Common Multilayer PCB。


2,线的承载能力


与刚性电路板相比,柔性PCB很差,从直线到角落或不同线宽的变化,应该是平滑过渡。我们可以看到很多具有蛇状排列的Flex PCB。与硬板相同的线宽电流承载能力比软板强很多,所以我们常见的柔性PCB应用,在较小电流的地方,如移动电话线。


3,打击垫设计


在打击垫的外围,有一种来自柔性材料的刚性材料变化。板面板是软板更容易损坏导体。因此,应该避免焊盘在容易弯曲的区域。刚性板做不需要强调这个问题。


4,板的形状


无论软板硬板形状将是各种各样的,柔性PCB的形状在一般首选的矩形上,所以你可以更好地保存基板,留在板的边缘< p>足够的自由边距,在形状上,由圆形构成的一般解比尖锐的内角更好,光的内在解决方案形状是ea sy导致板撕裂。刚性板是一种固定模式,取决于产品的形状。


5,电路板厚度


FPC比刚性电路板更薄,常规硬板做得最薄0.2mm已经非常好了,虽然柔性pcb可以比纸更薄,但所以在许多领域或有一个很好的发展空间。从上面可以看到Flex PCB和Rigid板不同,每个有自己的领域。
