怎样检测电子元器件

返回列表 来源:子程新辉
扫一扫! 怎样检测电子元器件 扫一扫!
浏览:690 发布日期:2022-05-05 13:05:18【

常见的各种元器件的检测方法有哪些呢?下面就是常见的检测方法和步骤希望对不懂得电器一类知识的朋友有一些帮助。

工具/原料



指针万用表

各种元器件




方法/步骤



电阻测量,电阻常用R表示,功率,体积,各不相同,可调电阻,都是电阻,把万用表拉到电阻档。分别放入R1、R10、R100、R1K。对于R10K,如果测量在100欧以内,放在R1档,如果测量几百欧,放在R10档,如果测量几千欧,放在R1K,如果测量的是兆欧,则将其放在R10K齿轮上。测量时,主要是看测量值是否与电阻或手表上的指针标注的值有差异。如果是相似的就好了。如果差异太大或根本没有,那就是坏的了。

怎样检测电子元器件

.

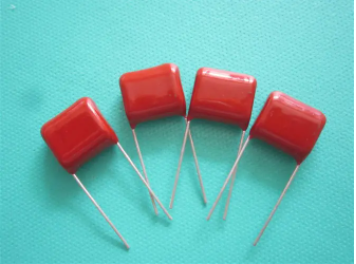

电容测量。电容通常用C表示。有极性电容和无极性电容。极性电容一般都标有正极或负极。要检测 0.01UF 以上的电容,请使用 R10K 齿轮检查它们。正常情况下,当用两支表笔接触两个引脚时,指针应向0方向轻微摆动并返回起点,更换表笔时也应如此。如果指针放在 0 附近,则表示它已经坏了。如果没有回到起点,说明电容有漏电,不能使用。如果电容根本不动,就是电容坏了。


电容





二极管检测。电路中二极管的整流稳压方式有很多种。这里我们就不多说了。将万用表放在R1K档,一般测出的正向电阻为几K欧。反向针不应移动。如果反向为起点且不动,则说明电路是开路的。如果测得的正反方向均为0,则表示已经坏了。

怎样检测电子元器件

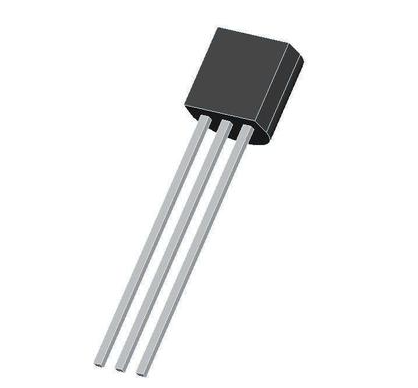

三极管检测。三极管分为NPN。 PNP型号测试时,方法相同,只是更换了测试线。对于 NPN 型号,将仪表拉到 R1K 档位,将黑色表笔连接到 B 极,将红色仪表连接到 E 和 C 极,例如两侧。读数也正确,然后将红色表笔连接到 B,黑色表笔连接到 E。C 指针不应移动,如果不移动,则它已损坏。 PNP型,将手表拉到R1K档,红表笔接B极,黑表笔接E。 C、两边的读数应该是一样的,这是好的。依次黑笔接B极,红笔接E,C针不要动。如果它移动,它就坏了。

怎样检测电子元器件
