PCBA维修的流程是怎样的,有哪些步骤

返回列表 来源:
扫一扫! PCBA维修的流程是怎样的,有哪些步骤 扫一扫!
浏览:1200 发布日期:2021-09-30 10:45:29【

PCBA加工是通过PCBA生产线将这些集成电路和电子元器件安放并焊接在印刷线路板上成为计算机、彩电、通信设备的主板。在PCBA生产过程中,由于生产人员的操作不当或者是物料质量的原因,常会出现

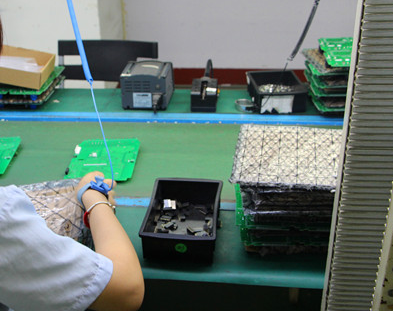

PCBA维修的流程是怎样的,有哪些步骤

PCBA不良板,这时候需要对不良板进行维修。下面详细介绍下PCBA维修的流程步骤。

PCBA维修的流程为:目检PCBA→量测所有POWER→通电测试不良→根据不良现象进行维修→维修后自检→测试治具测试→目检全检

PCBA维修需要准备的工具有:示波器、数位电表、恒温烙铁、热风枪、尖嘴钳、斜口钳、镊子。

1、目检PCBA:主要检查PCBA有无明显外观不良。如:短路、空焊、缺件、元件极反、错件元件烧毁等

2、量测所有POWER:主要测量个电源有无对地短路

3、通电测试不良:通电后使用测试治具DOUBLE CHECK不良

4、根据不良现象进行维修:根据不良现象结合电路原理迳行维修。可以参照工程提供维修作业指导书

5、维修后自检:维修后需要对维修部份进行自检。主要检查: 短路 空焊 锡珠 锡渣 及焊点外观

6、测试治具测试:使用测试治具检测PCBA是否维修OK

7、目检全检:对维修好的产品进行全检

通过对不良PCBA板的维修,可以减少板子的报废,减低工厂的生产成本。
